비지오는 쉽게 말씀 드려서 클릭 몇 번만으로 쉽게 다이어그램을 작성할 수 있게 도와주는 툴 입니다. 데이터 -> 시각화 해주는 툴이죠.
네트워크 구성도, 서버구성도, 랙구성도, 평면도, 업무프로세스, 간트차트 등 활용 분야는 다양 합니다.

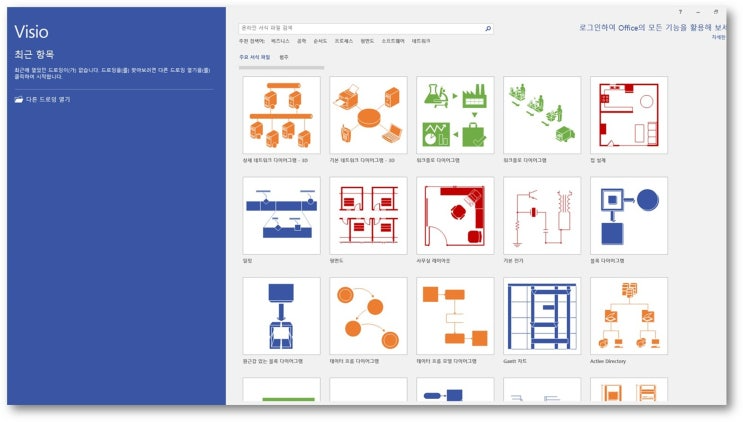

시작화면의 아래와 같습니다.
우측에 기본적으로 제공되는 서식 파일들이 있습니다. 이중에서 사무실 레이아웃을 선택해 보겠습니다.

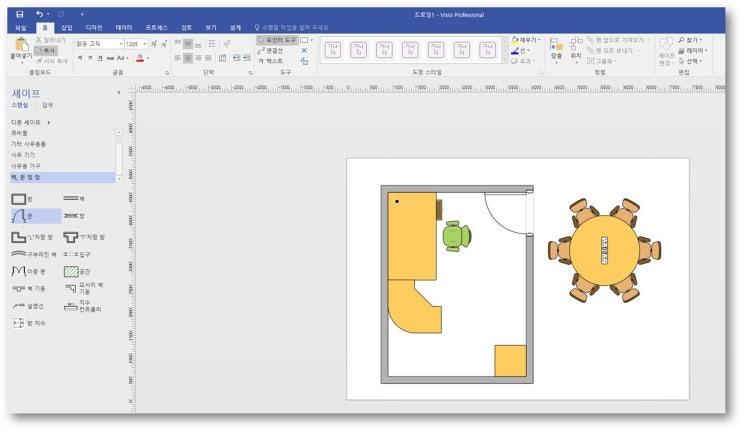

사무실 레이아웃을 선택하면 아래와 같이 나타납니다.
그리고 아래와 같이 좌측에서 원하는 항목을 선택해서 우측으로 드래그 앤 드랍을 하면 됩니다.
아래 그림 그리는데 30초도 안 걸린 것 같습니다. ^^. 비지오 내에서는 30초도 안 걸릴 것 같은 그림입니다만….파워포인트나 워드 등에서는 30초 이상 걸리겠죠? ^^

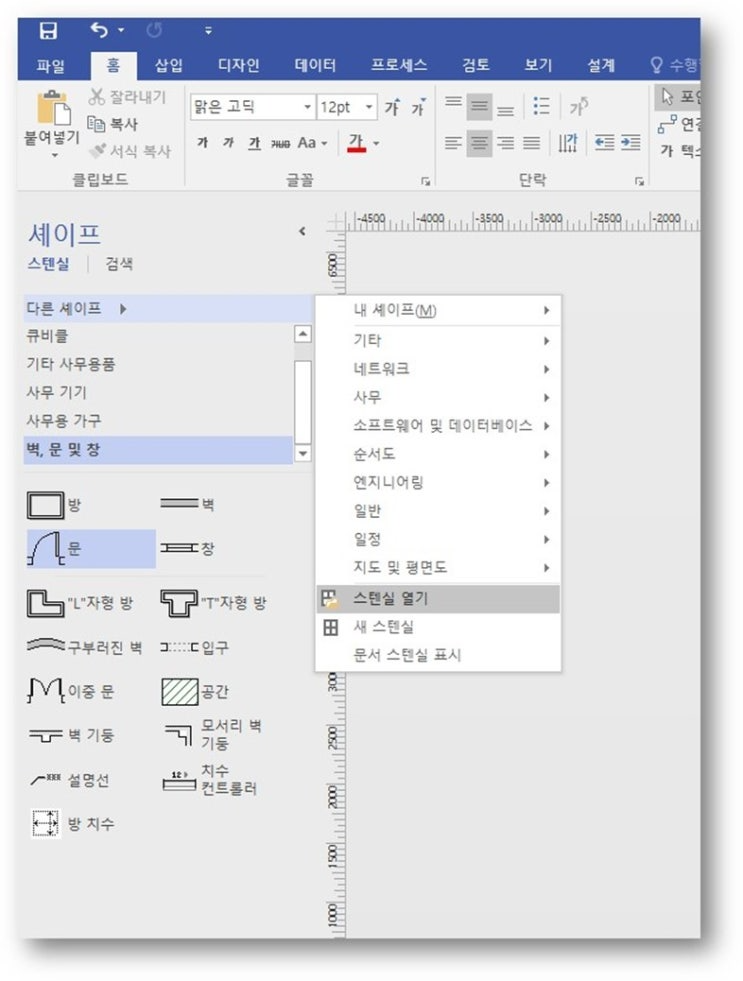

비지오는 기본적인 셰이프를 제공하지만 필요한 경우 아래와 같이 원하는 스텐실을 다운 받아서 열면 관련 항목의 셰이프들을 열 수 있습니다.

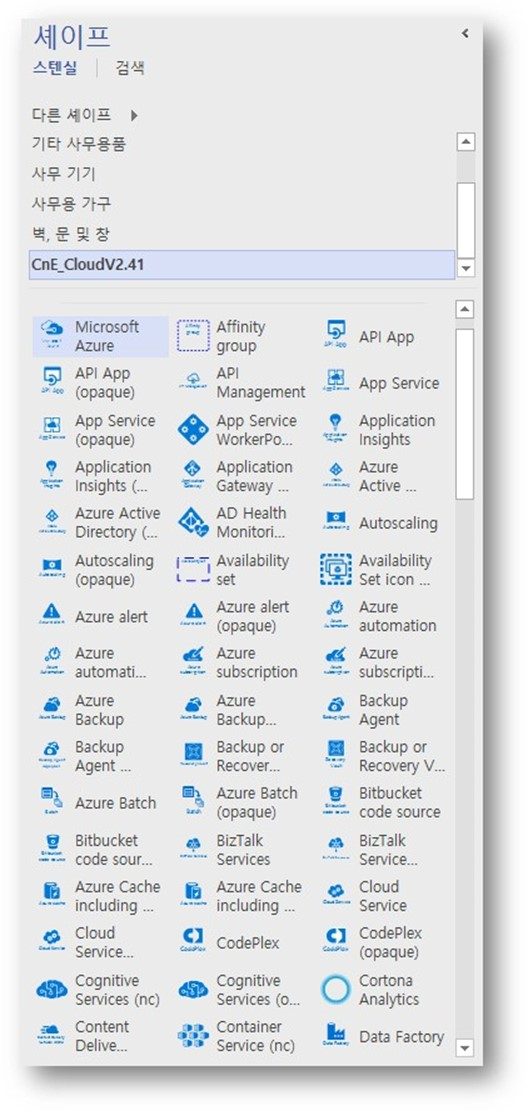

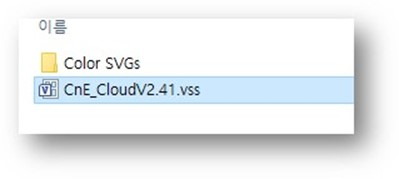

아래와 같이 클라우드 제품에 대한 스텐실을 검색 후 다운 받았으며 추가해 봅니다.
아래와 같이 클라우드 관련 셰이프가 추가 되어서 클라우드 관련 다이어그램을 그릴 때 편하게 사용할 수 있습니다.

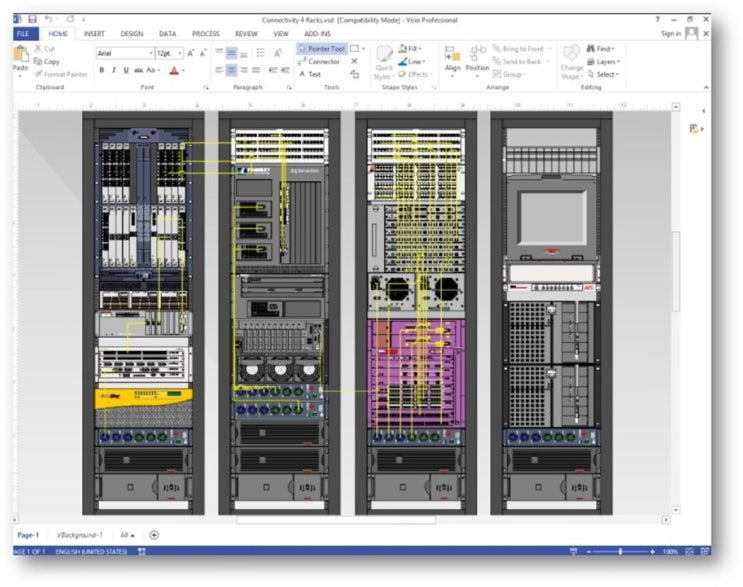

아래는 랙구성도 입니다.
제가 그렸습니다만 저 4개를 그리는데 1분정도 소요된 것 같습니다.
랙 드래그해서 복사하고 원하는 아이콘 드래그서 넣기만 하면 됩니다. 아이콘을 선택하면 세부적인 항목을 넣을 수도 있고 랙 옆에 표시할 수도 있습니다.
더 나아가 아래와 같이 표현할 수도 있겠죠.
MS 제품이 아닌 아래는 VMware 관련 스텐실 파일을 추가한 부분 입니다.
스텐실 파일을 제공한다면 모두 비지오에 추가해서 다이어그램을 그리는데 쉽게 사용할 수 있습니다.
다양한 규준을 준수하는 수천 개의 셰이프와 템플릿을 통해서 쉽게 다이어그램 등의 데이터를 시각화 하는 작업이 가능 합니다.
몇 가지 샘플 문서를 확인해 보겠습니다.
아래는 프로젝트 및 특정 업무의 프로세스 관련 사항을 기록한 내용 입니다. 차트 템플릿을 이용해서 다양하게 표현할 수 있습니다.

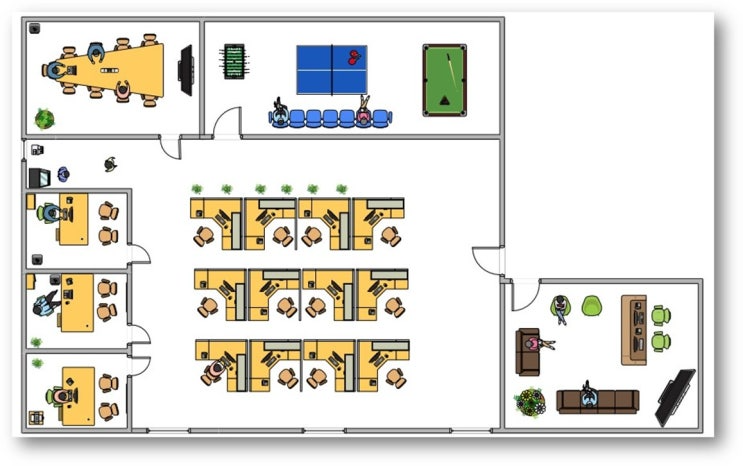

아래는 사무실 평면도 입니다.

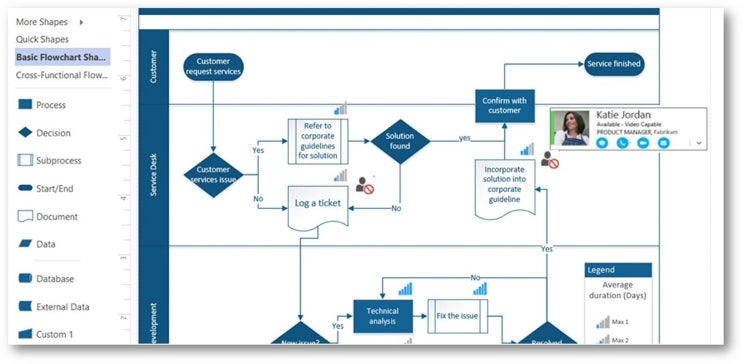

아래와 같이 업무 프로세스 등을 표현하고 우측 그림에서처럼 Skype for Business와 연동되어 바로 메신저를 사용하거나 메일, 영상통화 등을 진행할 수 있습니다.
아래는 서버 네트워크 구성도 입니다.

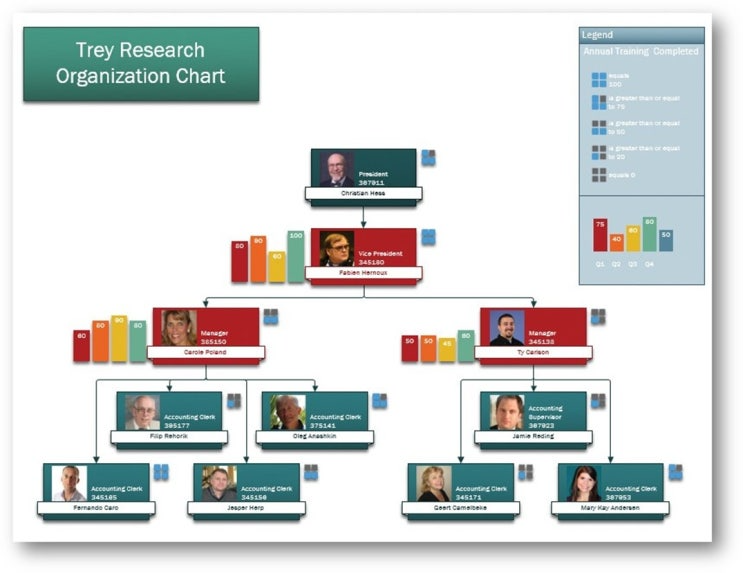

조직도에 대한 부분을 시각화하여 다양한 표현을 넣을 수 있습니다.

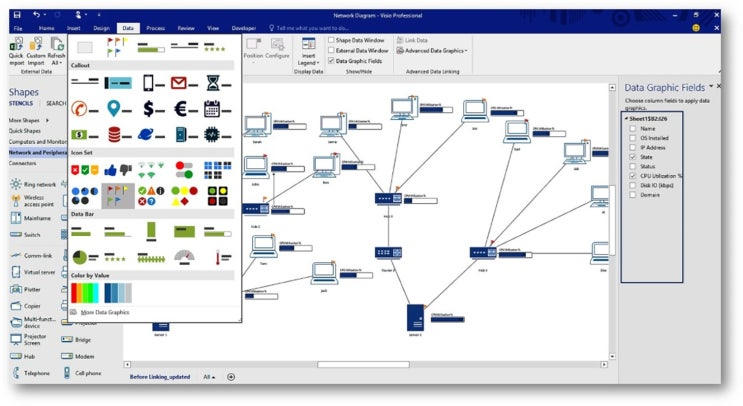

아래와 같이 특정 공장의 물건 출하 등과 관련된 프로세스도 표현할 수 있습니다. 이런 표현은 Excel, SQL 등의 데이터와 연동되어서 색상 등으로 표현할 수 있습니다.
위의 샘플들이 모두 비지오만으로 표현이 가능하며 더 나아가 Excel, Excel Services, Active Directory, SQL, SQL Azure, SharePoint 등 다양한 제품들과
연동을 통해서 데이터를 가져와 보여주고 업데이트하고 시각화 하는 작업이 가능 합니다.
